1、高低壓反沖過濾系統作用：

? ? ? ?主要用于煤礦井下液壓支架的進液過濾、回液過濾、清水過濾，為乳化液泵站及支架系統提清潔用液，保證其正常運行，延長使用壽命，提高生產效率。

2、高低壓反沖過濾系統組成：

（1）進水反沖洗過濾站

? ? ? 作用：進水過濾站主要用于乳化液自動配液裝置的進水過濾，為乳化液自動配液裝置提供清潔用水。

? ? ?結構簡介

主機結構為二路二級過濾?？蓛陕吠瑫r(shí)工作，也可一路單獨使用，實現一用一備。

過濾器結構為卡鍵連接立式安裝，濾芯保養、更換方便。反沖形式為大孔徑卸載，高反沖流速，濾芯反沖更徹底，操作更簡單。

可加裝PLC控制系統，實現壓差反沖，無人值守。

設備標配接口DN50。

可按要求加工：進水口通徑DN100法蘭。

? ? 技術參數

供液壓力≤6.3MPa

出液壓力：5MPa

過濾精度：60μm

公稱流量：≥2000L/min

外形尺寸：1300×1000×1260mm

工作介質：水

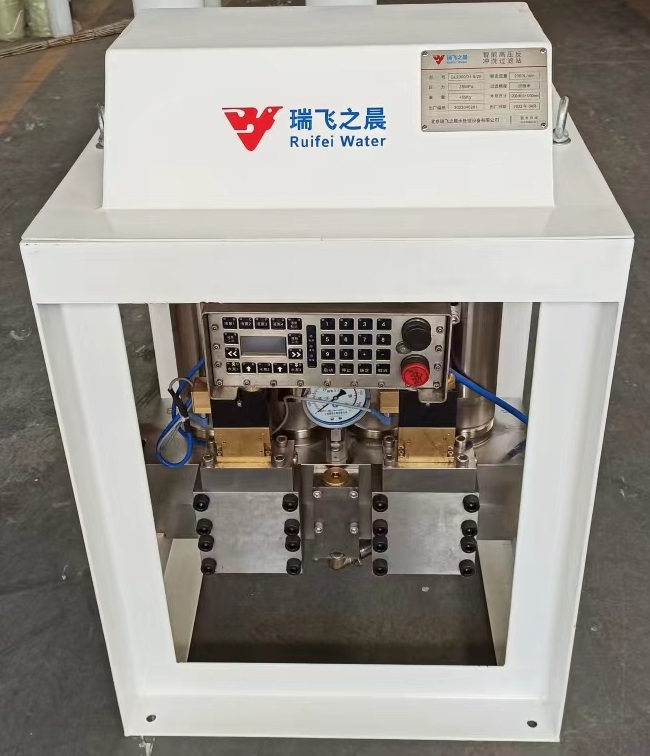

（2）高壓反沖洗過濾站

? ? ? 作用：主要用于煤礦井下液壓支架的進液過濾，為乳化液泵站及支架系統提清潔用液。

? ? ?技術參數

額定流量：2000 L/min

額定壓力：31.5（37.5,40） MPa

過濾精度：25 m

高壓進液口尺寸與數量：DN51G（與乳化液泵站出液口配套）2（1）個

高壓出液口尺寸與數量：DN51G（根據實際支架使用管路確定）2（1）個

排污管接管尺寸：DN19

?

（3）回液反沖洗過濾站

? ? ? 作用：主要用于煤礦井下液壓支架的回液進行過濾，為乳化液泵站及支架系統提清潔用液。

結構簡介

主機結構為二路二級過濾?？蓛陕吠瑫r(shí)工作，也可一路單獨使用，實現一用一備。

過濾器結構為卡鍵連接立式安裝，濾芯保養、更換方便。

手動反沖控制閥控制，反沖形式為大孔徑卸載，高反沖流速，濾芯反沖更徹底，操作更簡單。

設備標配接口DN50，材質304不銹鋼。

可加裝PLC控制系統，實現壓差反沖，無人值守。

技術參數

公稱壓力：4 Mpa

工作介質：乳化液

公稱流量：2000 L/min；3000L/min

過濾精度：40 μm；60 μm；
