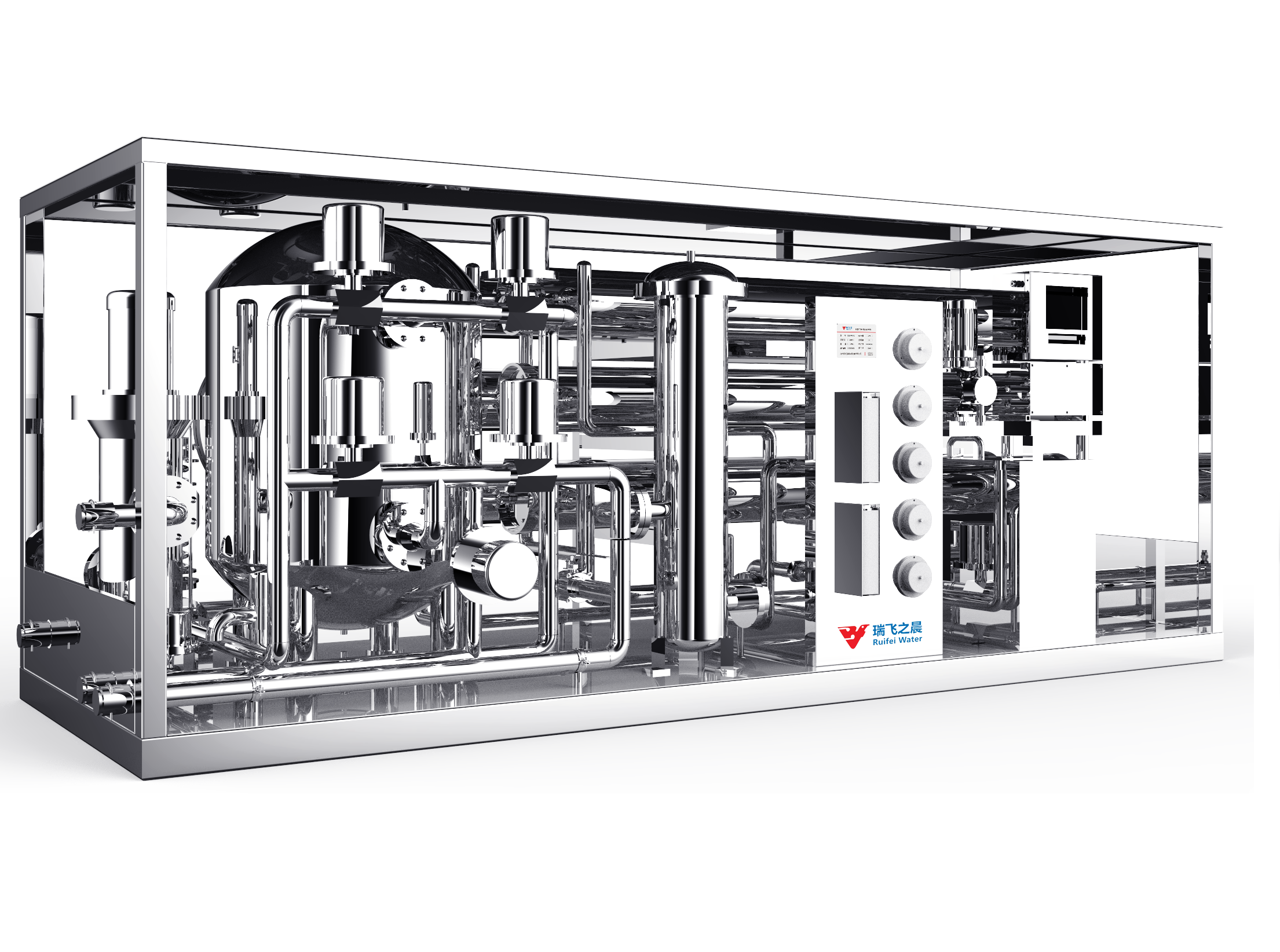

智能型井下在線自清洗綜合供水凈化站

一、主要技術參數

（1）?過濾介質：水介質（PH值范圍在5～9之間），來水為井下生產用水。

（2）?工作壓力：過濾水介質最大壓力為6MPa，最小進水壓力1.2MPa。

（3）?額定流量：具備三級輸出能力，每一級過濾流量，如下：

粗過濾 70 t/h ，精過濾 35 t/h，純水 10t/h。

（4）?過濾精度：粗過濾200μm，精過濾5μm ，純水0.0001μm，對離子去除率不小于98％。

（5）?純水參數：（配液專用）水質外觀無色、無異味、無懸浮物和機械雜質，PH值在6.7 -7.3之間，硬度≤50 mg/L，電導率≤100μS/cm，氯離子含量≤50mg/L，硫酸根離子含量≤50mg/L；并大大優于MT76-2011標準。

（6）?接口：進水口：DN100法蘭。出水口：粗過濾出水口DN50快插（不少于2個），精過濾出水口DN50快插（不少于3個），純水出水口DN50快插（不少于2個），濃水回用口DN50快插（1個），總排污口φ89倒刺軟管接口。

（7）?整體外形尺寸：不大于(長×寬×高)3600mm×1400mm×1700mm

二、主要技術要求

（1）?整機只需被過濾水源和電源，無需使用其它附加動力源。

（2）?粗過濾和精過濾濾料兩年無需更換（需保用兩年），自動清洗，無需拆卸清洗。

（3）?粗過濾設有自動反沖刷洗機構，要求反洗自動驅動即可完成反沖、刷洗、排污整個過程，操作簡單。

（4）?精過濾采用環保高分子纖維濾料，全自動水力馬達在線柔性自清洗,對濾材不能有損傷；要求由全自動一體化控制閥，自動驅動完成過濾、反沖、反洗、預過濾四個工況；能夠通過壓差、時間、自動反洗，無需人工反洗操作；精過濾罐體高強度設計，罐體厚度不小于12毫米。

（5）?純水部分用反滲透方式，具有自動沖洗功能，具備濃水回用功能。

（6）?要求設備三級過濾都具有自動反洗功能，可根據壓差或者定時控制進行反沖洗，并可手動、強制清洗，斷電也可清洗，同時設備具備顯示界面，顯示運行、清洗、故障燈信息并支持通訊。

（7）?配有加藥裝置，阻垢劑加注一次可用不少于五個月，采用無電全液力自動加藥形式，并滿足招標方井下水質要求。

（8）?具有礦用煤安水質檢測傳感器，實時在線檢測純水出水電導率和PH值，水質異常聲光報警并實時上傳數據。

（9）?具有設備總進水壓力顯示及各級過濾單元的壓力值顯示，壓力監測點不少于六個。

（10）?數據上傳接口為RS485通訊，協議：MODBUS?RTU或MODBUS?TCP標準通訊協議，提供數據點表。

（11）?設備運行完全無人值守，所有環節全部自動運行。

（12）?整機全部用不銹鋼304材料。

（13）?產品適應煤礦井下工況，耐碰、耐撞；全部罐體、管件、管路重型設計。

?

? ? ? ? ? ?

?
